Actuador de tornillo eléctrico para espacios pequeños

Description

Introducción del producto:

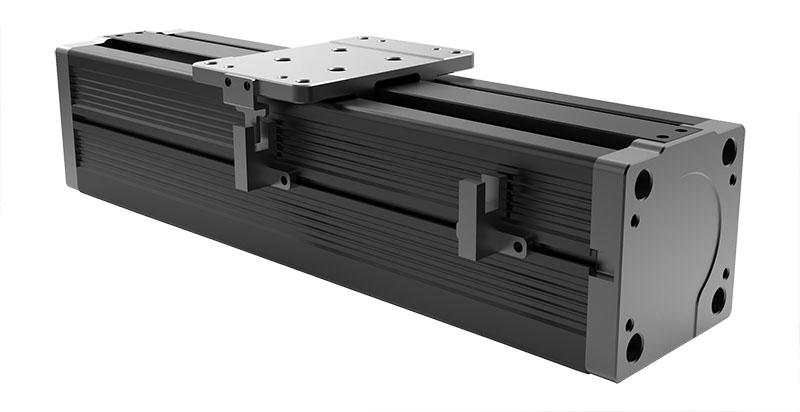

El actuador robótico Z-mod tiene una apariencia hermosa, altamente integrado, pequeño y potente. Simplifica los pasos de instalación.

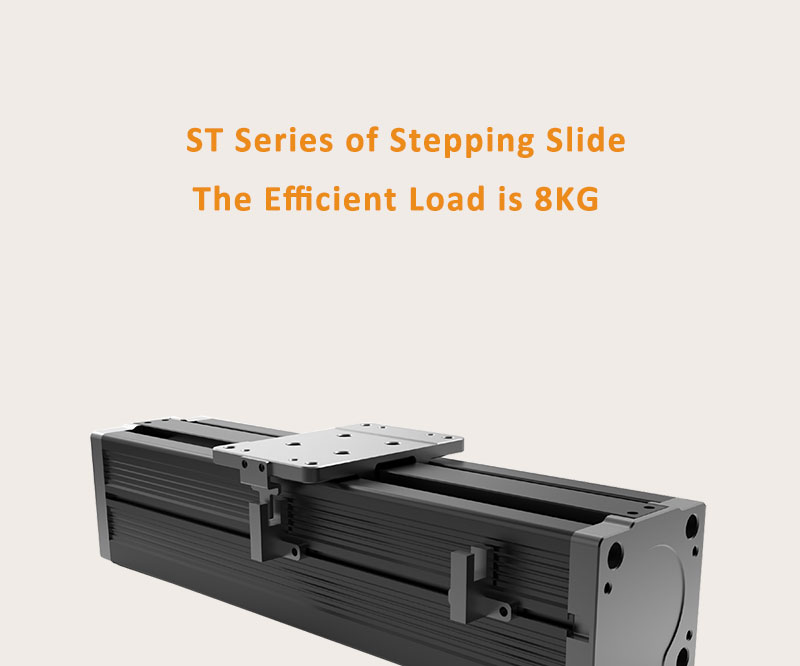

Los actuadores eléctricos de la serie ST tienen muchas ventajas.

Ventajas:

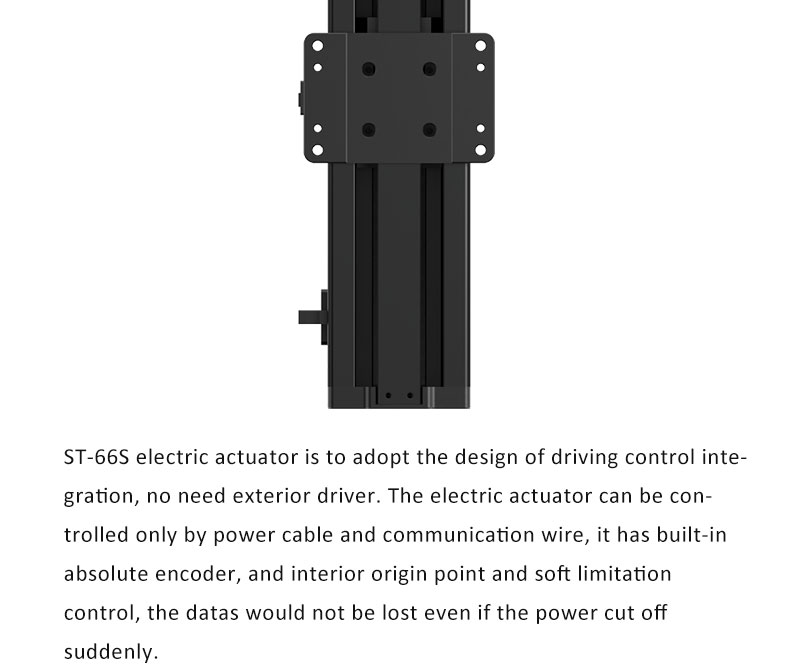

El controlador de la serie de tornillos está integrado y el controlador de la serie de correas es externo.
Tiene un nivel base de alta precisión.
Nuts have zero backlash.

Características del producto:

Con la relación entre la carrera máxima y la longitud total bajo la misma carrera de efecto, la longitud total es más corta.
Es más adecuado para ocasiones como carga pequeña, alta velocidad y espacio pequeño.

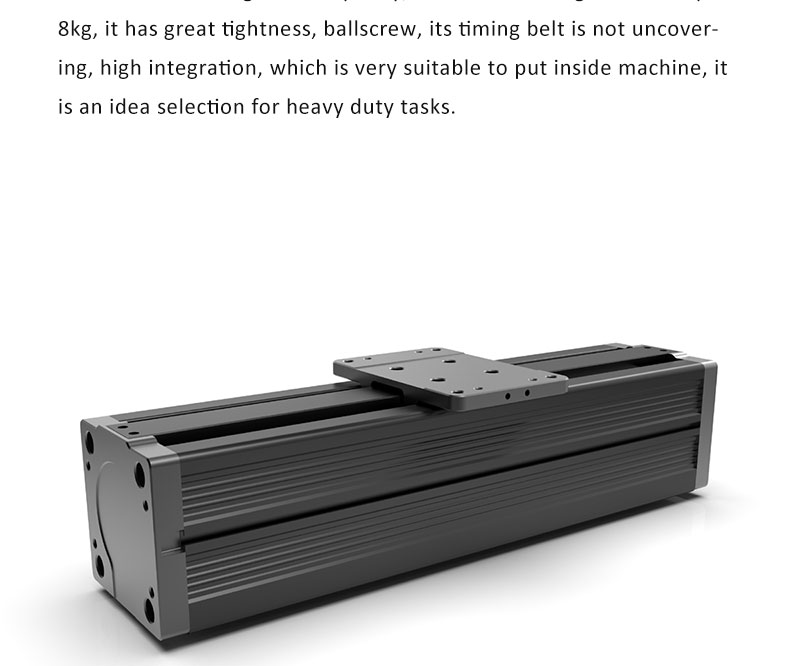

Está lo suficientemente apretado como para que ni el tornillo ni la correa de distribución queden expuestos.

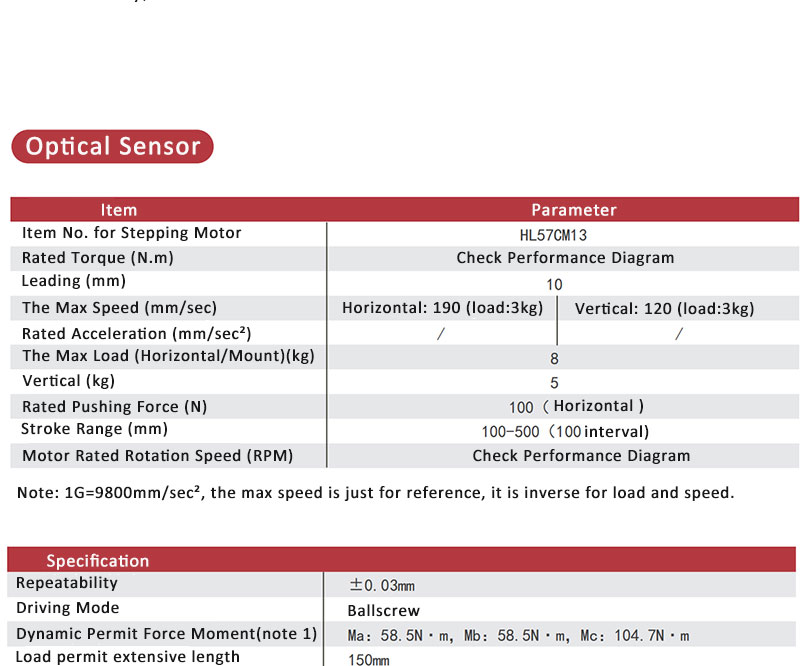

Parametros del producto:

Artículo No.:	HL57CM13
Par nominal（N·m）	Compruebe el diagrama de rendimiento de Curve
paso de rosca（mm）	10
La velocidad máxima（mm/sec）	Horizontal：180（load 3kg）	Vertical：120（load 3kg）
Velocidad acelerada (mm/sec²)	/	/

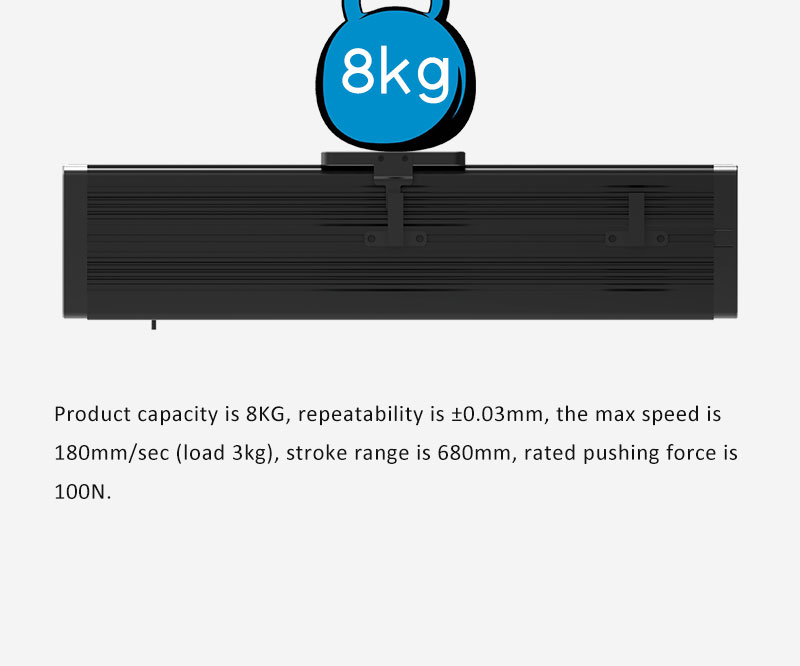

La capacidad de carga máxima Horizontal/Montado en la pared（kg）	8
Vertical	5
Clasificación de empuje（N）	100（Horizontal ）

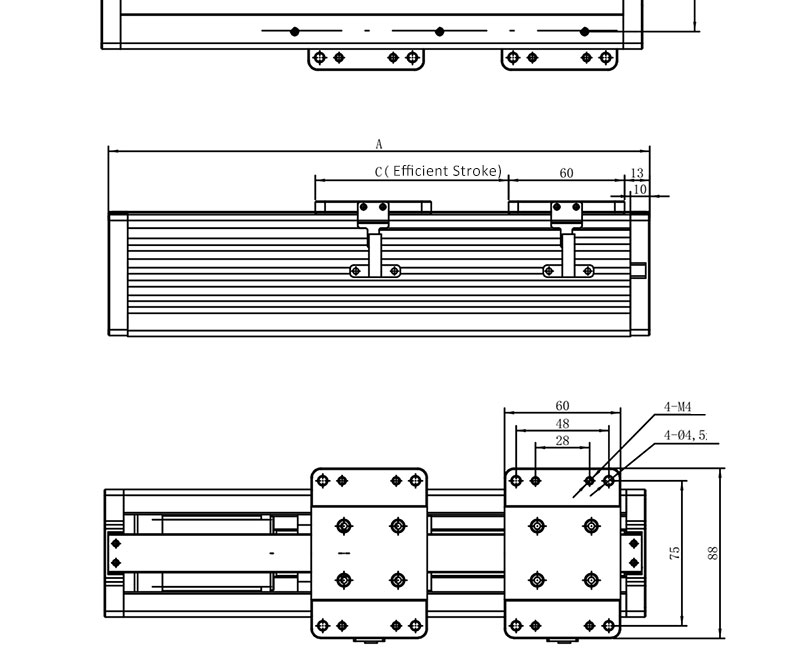

Rango de carrera（mm）	100-500（100 intervalo）
Velocidad nominal del motor（RPM）	Compruebe el diagrama de rendimiento de Curve
Aviso: 1G = 9800 mm/seg2, la velocidad máxima es solo para referencia, la carga y la velocidad son inversas
Repetibilidad	±0.03mm
Modo de conducción	husillo de bolas
Momento máximo dinámico permitido (aviso 1)	Ma：58.5N·m，Mb：58.5N·m，Mc：104.7N·m
Longitud de extensión permitida de la carga	150mm

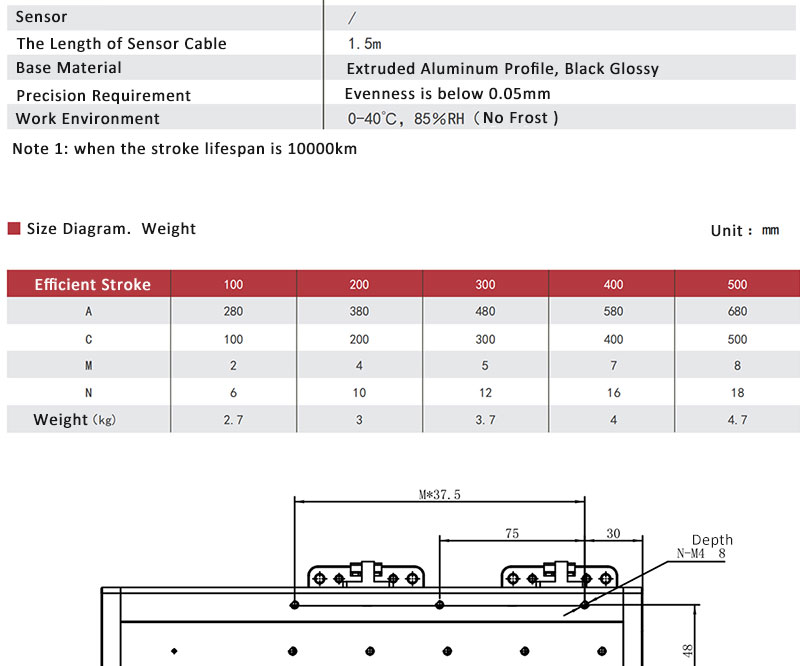

Sensor	/
Longitud del cable del sensor	1.5m
Material de base	Aluminio extruido, negro brillante
Requisito de precisión del área de instalación	Uniformidad, 0,05 mm por debajo
Ambiente de trabajo	0-40°C,85％RH（sin escarcha ）
Nota 1: el valor está bajo la condición de 10000 km de vida útil
